富士 PIM 功率集成模块

产品简介

PIM是将3相变频器电路、二极管桥接电路、制动电路集成到1个模块上的产品，能够紧凑地设计主电路。富士公司的PIM有600V、1200V两种电压等级。

产品详情

► 提示：

日本富士FUJI公司生产的IGBT模块品种繁多，为了使客户选型方便，我们按其性能分为3类：

*MBI系列普通IGBT模块 *MBR系列 PIM 功率集成模块 *MBP系列 IPM 智能功率模块

点击某一系列，可跳转到相应页面。

PIM（Power Integrated Module）是将3相变频器电路、二极管桥接电路、制动电路集成到1个模块上的产品，能够紧凑地设计主电路。根据电动机容量，将小型轻量的小容量PIM和EconoPIM?的两大类系列化。模块端子与印刷电路板的连接包含钎焊和无焊两种，同时还准备了主端子排列不同的产品，能够满足各种需求。

富士公司的PIM有600V、1200V两种电压等级。本公司作为日本FUJI富士公司PIM功率集成模块在中国的经销商，保证原装正品，常备现货。欢迎来电咨询。

日本富士 PIM 功率集成模块

外型照片

M726 M727 M728 M729 M711 M712 M719

M720 M721 M722 M723 M724 M725

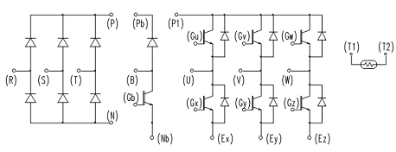

内部连接图

PIM-O PIM-C PIM-O1

外型	内部电路图	型号列表
外型	内部电路图	600V电压等级	1200V系列电压等级
M726	PIM-O	7MBR10VKA060-50 7MBR15VKA060-50 7MBR20VKA060-50 7MBR30VKA060-50	7MBR10VKA120-50 7MBR15VKA120-50
M727	PIM-O	7MBR50VKB060-50	7MBR15VKB120-50 7MBR25VKB120-50 7MBR35VKB120-50
M728	PIM-O	7MBR10VKC060-50 7MBR15VKC060-50 7MBR20VKC060-50 7MBR30VKC060-50	7MBR10VKC120-50 7MBR15VKC120-50
M729	PIM-O	7MBR50VKD060-50	7MBR15VKD120-50 7MBR25VKD120-50 7MBR35VKD120-50
M711	PIM-C	7MBR50VA060-50	7MBR25VA120-50 7MBR35VA120-50
M712	PIM-C	7MBR75VB060-50	7MBR35VB120-50 7MBR50VB120-50 7MBR75VB120-50
M719	PIM-C	7MBR50VP060-50 7MBR75VP060-50 7MBR100VP060-50	7MBR25VM120-50 7MBR35VM120-50 7MBR50VM120-50
M720	PIM-C	7MBR100VR060-50 7MBR150VR060-50	7MBR50VN120-50 7MBR75VN120-50 7MBR100VN120-50 7MBR150VN120-50
M721	PIM-C	7MBR50VY060-50 7MBR75VY060-50 7MBR100VY060-50	7MBR25VW120-50 7MBR35VW120-50 7MBR50VW120-50
M722	PIM-C	7MBR100VZ060-50 7MBR150VZ060-50	7MBR50VX120-50 7MBR75VX120-50 7MBR100VX120-50 7MBR150VX120-50 7MBR50VZ120-50 7MBR75VZ120-50 7MBR100VZ120-50 7MBR150VZ120-50
M723	PIM-O1		7MBR8VJA120-50 7MBR8VJA120-53 7MBR15VJA120-50 7MBR15VJA120-53
M724	PIM-O1		7MBR25VJB120-50 7MBR25VJB120-53 7MBR35VJB120-50 7MBR35VJB120-53 7MBR35VJB120A-50 7MBR35VJB120A-53
M725	PIM-O1		7MBR50VJC120-50 7MBR50VJC120-53 7MBR75VJC120-50 7MBR75VJC120-53 7MBR100VJC120-50 7MBR100VJC120-53
