美国CDE无感电容

产品简介

美国CDE公司生产的电容种类齐全，针对大电流、高频、高压场合，用于IGBT、IPM、MOSFET突波吸收。CDE无感电容主要包括930、932、941、SCT这四大系列。本公司现货销售CDE无感电容，欢迎广大客户来电咨询。

产品详情

CDE无感电容电容主要包括930、932、941、SCT这四大系列，点击可获得相应详细资料：

930系列：电容量0.022 - 10μF，额定电压 100 - 630 Vdc，引线轴向，具体请参见其PDF资料；
932系列：电容量1.0 – 3.0μF，额定电压 250 - 700 Vdc，引线轴向，具体请参见其PDF资料；
941系列：电容量0.01 – 4.7μF，额定电压 600V、850V、1000V、1200V、1600V、2000V、3000 Vdc，引线轴向；
SCT系列：电容量0.47 – 4.7μF，额定电压600V、1000V、1200V、1600V、2000V，方壳，直接安装于IGBT模块上。

美国


其中941系列和 SCT系列部分型号列表如下，具体请参见其PDF资料。

941系列轴向型无感电容，部分型号：

Part Number	Cap (μf)	Dimention(mm)			ESR (mΩ)	dV/dt (V/μS)	Ipeak (A)	IRMS@70℃ @100kHZ
Part Number	Cap (μf)	T	W	L	ESR (mΩ)	dV/dt (V/μS)	Ipeak (A)	IRMS@70℃ @100kHZ
600Vdc （275 Vac），误差±10%，工作温度 -55℃ to +105℃
941C6P1K-F	0.1	5.7	11.9	34	28	196	20	2.8
941C6P15K-F	0.15	6.8	13.0	34	13	196	29	4.4
941C6P22K-F	0.22	8.1	14.3	34	12	196	43	4.9
941C6P33K-F	0.33	9.8	16.1	34	9	196	65	6.1
941C6P47K-F	0.47	11.7	18.0	34	7	196	92	7.6
941C6P68K-F	0.68	14.2	20.4	34	6	196	134	8.9
941C6W1K-F	1.0	17.3	23.5	34	6	196	196	9.9
941C6W1P5K-F	1.5	21.3	27.5	34	5	196	295	12.1
941C6W2K-F	2.0	18.2	27.6	46	5	128	255	13.1
941C6W3P3K-F	3.3	22.5	31.8	54	4	105	346	17.3
941C6W4P7K-F	4.7	28.6	33.3	54	4	105	492	18.7
1200Vdc （500 Vac），误差±10%，工作温度 -55℃ to +105℃
941C12P1K-F	0.1	11.7	18.0	34	9	1142	114	6.7
941C12P15K-F	0.15	14.4	20.7	34	7	1142	171	8.3
941C12P22K-F	0.22	17.5	23.8	34	7	1142	251	9.2
941C12P33K-F	0.33	14.6	24.0	46	7	640	211	10.0
941C12P47K-F	0.47	17.7	27.1	46	7	640	301	10.9
941C12P68K-F	0.68	21.7	31.1	46	6	640	435	13.0
941C12W1K-F	1.0	26.7	36.1	46	5	640	640	15.9
941C12W1P5K-F	1.5	27.6	40.2	54	4	502	754	19.7
1600Vdc （630 Vac），误差±10%，工作温度 -55℃ to +105℃
941C16P1K-F	0.1	14.3	20.6	34	7	1427	143	8.3
941C16P15K-F	0.15	17.7	23.9	34	5	1427	214	11.0
941C16P22K-F	0.22	21.5	27.8	34	7	1427	314	10.3
941C16P33K-F	0.33	18.2	27.8	46	7	800	264	11.0
941C16P47K-F	0.47	22.0	31.4	46	6	800	376	13.1
941C16P68K-F	0.68	26.9	36.3	46	6	800	544	14.5
941C16W1K-F	1.0	33.1	42.5	46	5	800	800	17.9
941C16W1P5K-F	1.5	34.5	47.0	54	4	628	942	22.2

Part Number	Cap (μf)	Dimention(mm)			ESR (mΩ)	dV/dt (V/μS)	Ipeak (A)	IRMS@70℃ @100kHZ
Part Number	Cap (μf)	T	W	L	ESR (mΩ)	dV/dt (V/μS)	Ipeak (A)	IRMS@70℃ @100kHZ
2000Vdc （630 Vac），误差±10%，工作温度 -55℃ to +105℃
941C20S22K-F	0.022	7.9	14.2	34	35	1712	38	2.8
941C20S33K-F	0.033	9.7	16.0	34	20	1712	57	4.1
941C20S47K-F	0.047	11.6	17.8	34	12	1712	80	5.7
941C20S68K-F	0.068	14.0	20.2	34	8	1712	116	7.7
941C20P1K-F	0.10	17.0	23.3	34	7	1712	171	9.1
941C20P15K-F	0.15	14.1	23.6	46	7	960	144	9.8
941C20P22K-F	0.22	17.4	26.8	46	8	960	211	10.1
941C20P33K-F	0.33	21.7	31.2	46	8	960	317	11.3
941C20P47K-F	0.47	26.3	35.8	46	6	960	451	14.4
941C20P56K-F	0.56	23.9	36.5	54	7	754	422	13.9
941C20P68K-F	0.68	26.7	39.2	54	6	754	513	15.8
941C20W1K-F	1.0	33.1	45.6	54	5	754	754	19.4
3000Vdc （750 Vac），误差±10%，工作温度 -55℃ to +105℃
941C30S1K-F	0.010	7.8	14.1	34	60	2568	26	2.2
941C30S15K-F	0.015	9.5	15.8	34	40	2568	39	2.9
941C30S22K-F	0.022	11.5	17.8	34	25	2568	57	4.0
941C30S33K-F	0.033	14.2	20.4	34	14	2568	85	5.8
941C30S47K-F	0.047	11.3	20.7	46	14	1440	68	6.3
941C30S68K-F	0.068	13.8	23.3	46	12	1440	98	7.4
941C30P1K-F	0.10	17.1	26.5	46	10	1440	144	9.0
941C30P15K-F	0.15	21.3	30.7	46	8	1440	216	11.2

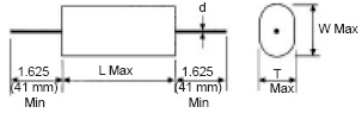

CDE无感电容3098.png 941系列外形尺寸

SCT系列 方形塑壳直接安装型无感电容：

特点：承受瞬间大电流；直接安装在IGBT模块上；小于20nH的低电感；符合UL94V0标准的阻燃环氧树脂封装。

用途：在高du/dt场合，SCT型无感电容对中低电流的IGBT提供抑制电压瞬态变化的保护。在使用的时候，电容跨接在双单元IGBT模块的C1到E2之间，而对六单元IGBT模块，则跨接在P端口与N端口之间。


型号列表

Part Number	Cap (μf)	dV/dt (V/μS)	Ipeak (A)	ESR (mΩ)	IRMS@70℃ @100kHZ	长度L (mm)	B型的高度(mm)	B型的宽度(mm)
Part Number	Cap (μf)	dV/dt (V/μS)	Ipeak (A)	ESR (mΩ)	IRMS@70℃ @100kHZ	长度L (mm)	S型的宽度(mm)	S型的高度(mm)
600Vdc （275 Vac @60HZ）
SCT474K601A3B25-F	0.47	250	118	12	8.1	45.0	33.0	22.0
SCT684K601A3B25-F	0.68	200	136	9	9.4	45.0	33.0	22.0
SCT105K601A3B25-F	1.00	150	150	8	10.0	45.0	33.0	22.0
SCT155K601A3B25-F	1.50	150	225	7	10.6	45.0	33.0	22.0
SCT205K601A3B25-F	2.00	150	300	7	11.7	51.0	36.0	25.0
SCT335K601A3B25-F	3.30	150	495	5	14.8	51.0	40.0	30.0
SCT475K601A3B25-F	4.70	120	564	4	19.6	59.0	45.0	35.0
1000Vdc （500 Vac @60HZ）
SCT224K102D3B25-F	0.22	650	143	19	6.4	45.0	33.0	22.0
SCT474K102D3B25-F	0.47	450	211	9	9.3	45.0	33.0	22.0
SCT564K102D3B25-F	0.56	400	224	9	9.3	45.0	33.0	22.0
SCT684K102D3B25-F	0.68	400	272	7	10.6	45.0	33.0	22.0
SCT105K102D3B25-F	1.00	400	400	5	13.8	51.0	36.0	25.0
SCT125K102D3B25-F	1.20	400	480	5	15.1	51.0	40.0	30.0
1200Vdc （550 Vac @60HZ）
SCT224K122D3B25-F	0.22	650	143	19	6.4	45.0	33.0	22.0
SCT334K122D3B25-F	0.33	500	165	13	7.8	45.0	33.0	22.0
SCT474K122D3B25-F	0.47	500	235	10	9.8	51.0	36.0	25.0
SCT684K122D3B25-F	0.68	500	340	7	12.7	51.0	40.0	30.0
SCT105K122D3B25-F	1.00	500	500	5	15.1	51.0	40.0	30.0
SCT155K122D3B25-F	1.50	400	600	4	19.6	59.0	45.0	35.0
SCT205K122D3B25-F	2.00	400	800	4	19.6	59.0	45.0	35.0
SCT305K122D3B25-F	3.00	400	1200	5	20.0	59.0	55.0	45.0
1600Vdc （630 Vac @60HZ）
SCT224K162D3B25-F	0.22	650	143	19	6.4	45.0	33.0	22.0
SCT334K162D3B25-F	0.33	650	215	12	8.1	45.0	33.0	22.0
SCT474K162D3B25-F	0.47	650	306	10	9.8	51.0	36.0	25.0
SCT684K162D3B25-F	0.68	650	442	7	12.7	51.0	40.0	30.0
SCT105K162D3B25-F	1.00	500	500	6	15.9	59.0	45.0	35.0
SCT155K162D3B25-F	1.50	400	600	5	20.0	59.0	55.0	45.0
SCT205K162D3B25-F	2.00	400	800	5	20.0	59.0	55.0	45.0
2000Vdc （630 Vac @60HZ）
SCT224K202D3B25-F	0.22	800	176	19	6.4	45.0	33.0	22.0
SCT334K202D3B25-F	0.33		264	13	8.2	51.0	36.0	25.0
SCT474K202D3B25-F	0.47		376	10	10.78	51.0	40.0	30.0
SCT684K202D3B25-F	0.68	600	408	8	13.8	59.0	45.0	35.0
SCT105K202D3B25-F	1.00		600	6	16.6	59.0	47.0	39.0
SCT155K202D3B25-F	1.50		720	5	20.0	59.0	55.0	45.0
SCT205K202D3B25-F	2.00		900	5	20.0	59.0	55.0	45.0

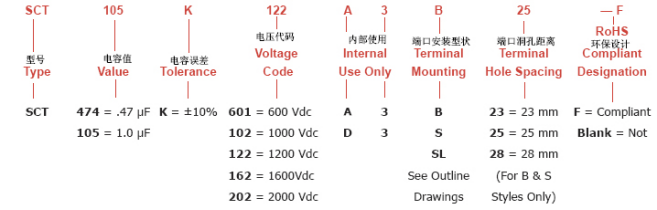

SCT型无感电容命名规则

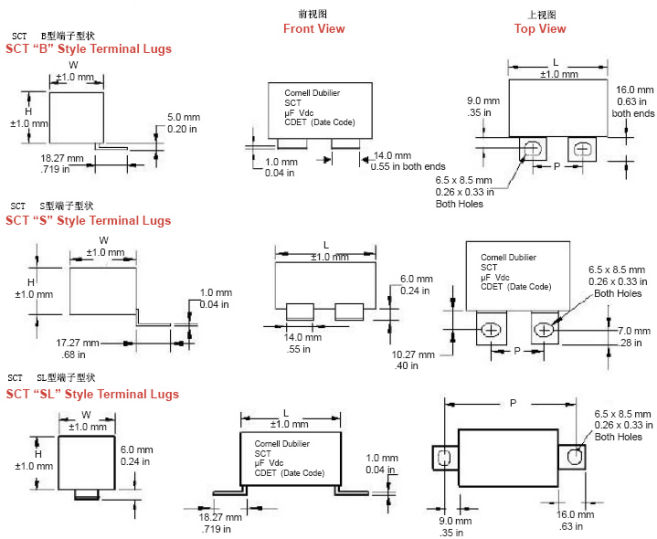

SCT型无感电容外形尺寸
