台湾CD MPA系列无感电容

产品简介

台湾CD公司生产的MPA系列无感电容具有自感小、等效串联电阻低、损耗小、绝缘电阻高、频率特性好和能经受高电压、大电流冲击等特性。适用于 IGBT 、可控硅、达林顿线路中作吸收电容用。

产品详情

台湾CD MPA系列无感电容77.png

来自宝岛台湾

MPA系列无感电容

台湾CD MPA系列无感电容179.png

一、特点与用途：

1.采用聚丙烯薄膜作介质，用特制电极将圆柱形芯子内部连接成串联结构，芯子外包裹塑料胶带，两端用阻燃环氧树脂封装而成。

2.具有自感小、等效串联电阻低、损耗小、绝缘电阻高、频率特性好和能经受高电压、大电流冲击等特性。

3.主要用在高电压、大电流和高脉冲电路中，如缓冲器、能量转化器、开关电源、变频器和逆变器等保护电路中，尤其适用于 IGBT 、可控硅、达林顿线路中作吸收电容用。

二、主要参数：

1.环境温度： -40 ℃--+70 ℃；

2.电容量偏差：±10%(K)、±5%(J)；

3.额定直流电压(VRDC)： 630 1200 1600 2000 2500 3000VDC

额定交流电压(VRAC)： 380 500 630 660 700 750 VAC

直流浪涌电压(VPKDC)：1000 1600 2000 2400 3000 3500VDC；

4.实验电压：引线与引线之间 1.5 VRDC 10S @25 ℃；引线与壳之间 2KVAC 60S @25 ℃ ；

5.固有电感：≤ 1Nh/mm ( 包括电容器长度和引线长度 )；

6.损耗角正切值：CR ≤ 1.5 μF tg ≤ 5 × 10 -4 (1KHZ 测量 ) ； CR > 1.5 μF tg ≤ 8 × 10 -4 (1KHZ 测量 ) ；

7.绝缘电阻： τ≥ 30000S 30GΩ ( 60S，100 V DC 测量 )；

8.容量稳定性： -4% （额定直流电压下 30000 小时）。

台湾CD MPA系列无感电容936.png

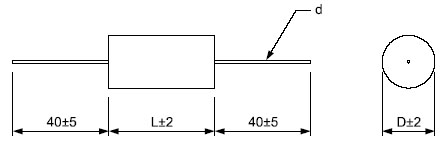

型号 Type	标称容量CR	外形尺寸(mm）			du/dt	峰值电流	最大波动电流	ESR @100KHZ
型号 Type	(μF)	Ф D±2	L±2	Ф d	(V/ μS)	Ipk (A)	IRMS (A)	最大值 (mΩ)
630Vdc系列：380Vac、Vpk=1000Vdc
MPA224J063	0.22μF	14	22	0.8	485	140	6	6
MPA334J063	0.33μF	14	33	0.8	485	160	6.5	5.5
MPA474J063	0.47μF	16	33	0.8	485	228	8	4.2
MPA684J063	0.68μF	19	33	1.0	485	330	9	3.3
MPA105J063	1.0μF	24	33	1.0	485	485	9	2.6
MPA155J063	1.5μF	23	44	1.2	325	488	12	2.8
MPA225J063	2.2μF	25	44	1.2	325	715	12	2.5
MPA305J063	3.0μF	29	44	1.2	300	780	12	2.6
MPA335J063	3.3μF	30	53	1.2	245	808	12	2.7
MPA395J063	3.9μF	33	53	1.2	245	955	12	2.4
MPA475J063	4.7μF	36	53	1.2	245	1151	12	2.1
MPA475J063S	4.7μF	27	44	1.2	245	1151	12	2.1
MPA565J063	5.6μF	39	53	1.2	245	1372	12	1.9

型号 Type	标称容量CR	外形尺寸(mm）			du/dt	峰值电流	最大波动电流	ESR @100KHZ
型号 Type	(μF)	Ф D±2	L±2	Ф d	(V/ μS)	Ipk (A)	IRMS (A)	最大值 (mΩ)
1200Vdc系列：500Vac、Vpk=1600Vdc
MPA473J120	0.047μF	14	22	0.8	485	140	6	6
MPA683J120	0.068μF	14	33	0.8	485	160	6.5	5.5
MPA104J120	0.1μF	14	33	0.8	485	228	8	4.2
MPA154J120	0.15μF	16	33	1.0	485	330	9	3.3
MPA224J120	0.22μF	20	33	1.0	485	485	9	2.6
MPA334J120	0.33μF	19	44	1.2	325	488	12	2.8
MPA474J120	0.47μF	22	44	1.0	325	715	12	2.5
MPA684J120	0.68μF	25	44	1.0	245	808	12	2.7
MPA824J120	0.82μF	26	44	1.0	245	955	12	2.4
MPA105J120	1.0μF	28	44	1.0	245	1151	12	2.1
MPA155J120	1.5μF	30	53	1.2	245	1372	12	1.9
MPA225J120	2.2μF	35	52	1.2	225	1490	12	1.8
MPA305J120	3.0μF	39	52	1.2	225	1650	13	1.7
特殊规格 10μF/1200V 方形宽54× 厚40× 高45
1600Vdc系列：630Vac、Vpk=2000Vdc
MPA683J160	0.068μF	12	32	0.8	1225	83	4	13.5
MPA104J160	0.1μF	15	32	0.8	1225	122	5.5	9.5
MPA154J160	0.15μF	18	32	1.0	1225	184	7	7
MPA224J160	0.22μF	21	32	1.0	1225	269	9	5.1
MPA334J160	0.33μF	22	44	1.0	800	264	9	5
MPA474J160	0.47μF	25	44	1.2	800	376	11	3.8
MPA684J160	0.68μF	31	44	1.2	800	544	12	3.2
MPA105J160	1.0μF	32	53	1.0	575	575	12	3.6
MPA155J160	1.5μF	38	53	1.2	575	862	12	2.7
特殊规格 16μF/1600V 方形宽88× 厚41× 高60
2000Vdc系列：660Vac、Vpk=2400Vdc
MPA473J200	0.047μF	11	44	0.8	1000	47	4	22
MPA683J200	0.068μF	12.5	44	0.8	1000	68	5.5	16.8
MPA104J200	0.1μF	15	44	1.0	1000	100	7	14.5
MPA154J200	0.15μF	18	44	1.0	1000	150	9	8.3
MPA224J200	0.22μF	21	44	1.0	1000	220	9	6
MPA334J200	0.33μF	25.5	44	1.2	1000	330	12	4.4
MPA474J200	0.47μF	30.5	44	1.2	1000	470	12	3.3
MPA684J200	0.68μF	30	33	1.2	650	442	12	3.8
MPA105J200	1.0μF	37	56	1.2	650	650	12	3.1
MPA225J200	2.2μF	截面椭圆长58×厚25×宽38			600	1300	13	2.8

型号 Type	标称容量CR	外形尺寸(mm）			du/dt	峰值电流	最大波动电流	ESR @100KHZ
型号 Type	(μF)	Ф D±2	L±2	Ф d	(V/ μS)	Ipk (A)	IRMS (A)	最大值(mΩ)
2500Vdc系列：700Vac、Vpk=3000Vdc
MPA333J250	0.033μF	13	32	0.8	2150	71	4	22
MPA473J250	0.047μF	15	32	0.8	2150	101	5	15
MPA683J250	0.068μF	19	32	1.0	2150	146	6.5	11
MPA104J250	0.1μF	23	32	1.0	2150	215	8.5	7.5
MPA154J250	0.15μF	23	44	1.0	1350	202	9	7.7
MPA224J250	0.22μF	26	44	1.2	1350	297	11	5.5
MPA334J250	0.33μF	27	53	1.2	900	297	12	5.4
MPA474J250	0.47μF	32	53	1.2	900	423	12	4.1
MPA684J250	0.68μF	38	53	1.2	900	612	12	3.4
3000Vdc系列：750Vac、Vpk=3500Vdc
MPA103J300	0.01μF	10	32	0.8	2750	28	2	61.5
MPA153J300	0.015μF	12	32	0.8	2750	41	3	41.5
MPA223J300	0.022μF	14	32	0.8	2750	60	4	28.5
MPA333J300	0.033μF	17	32	1.0	2750	90	5	19.5
MPA473J300	0.047μF	21	32	1.0	2750	129	7	14
MPA683J300	0.068μF	19	44	1.0	1600	110	8	12.5
MPA104J300	0.1μF	23	44	1.2	1600	160	11	9
MPA154J300	0.15μF	28	44	1.2	1600	240	12	6.5
MPA224J300	0.22μF	29	53	1.2	1000	220	12	5.8
MPA334J300	0.33μF	35	53	1.2	1000	330	12	4.3
MPA394J300	0.39μF	38	53	1.2	1000	390	12	3.8
MPA684J300	0.68μF	截面椭圆长58×厚17× 宽28			900	420	12	3.5

高压系列
型号 Type	标称容量CR /直流耐压 (μF/V)	外形尺寸(mm）（截面椭圆）			du/dt	峰值电流	最大波动电流	ESR@100KHZ
型号 Type	标称容量CR /直流耐压 (μF/V)	长L±2	厚T±2	宽w±2	(V/ μS)	Ipk (A)	IRMS (A)	最大值(mΩ)
MPA224J400	0.22μF/4000V	61	22	34	2150	71	4	22
MPA224J600	0.22μF/6000V	72	27	41	2150	101	5	15
MPA474J600	0.47μF/6000V	86	32	45	2150	146	6.5	11
MPA103J630	0.01μF/6300V	56	7	8	2150	215	8.5	7.5
MPA473J630	0.047μF/6300V	56	16	26	1350	202	9	7.7
