无感电阻常用于吸收电路中产生的不需要的电量，或起到缓冲制动的作用，此类电阻常称为吸收电阻或制动电阻。另外对高精密电路来说，产品中带有高阻抗也是不允许的，这需要选择高品质的材料，高要求的工艺。根据材料不同，常见的无感电阻有：绕线无感电阻，釉膜无感电阻，金属膜无感电阻。

一、无感电阻与一般电阻相比有下述多方面的优点：

● 电阻本身的电感值小于0.5微亨，频率响应特性优异，除可广泛用于交、直流电路外，特别适用于中、高频电路中。

● 电气性能优异、伏安特性为线性。耐高电压、有良好的绝缘性能，正常使用中不会发生爬电和闪络现象。

● 过载能力强，特别适用于间歇式供电和脉冲大电流的电路。

● 电阻温度特性良好，适用温度范围较宽，在300℃ 条件下电气性能稳定。

● 可同时满足大功率、高阻值、无电感的使用要求。

● 有效地避免了产品不合理的形状系数的影响，产品可有多种结构形状供选择。

二、无感电阻的应用领域

◆ 大功率交、直流电机控制用的起动、制动、调速电阻。

◆ 地铁、路面轻轨的电力牵引机车及电梯、起重设备中的各种电阻。

◆ 中、高频设备、工业电炉、电脉冲设备中的各种电阻。

◆ 各种电力装置、电源控制柜、变流装置等的负载电阻。

◆ 各种高压电源输出回路中的阻尼电阻。

◆ 中央空调机，交、直流逆变焊机中的降压、限流及吸收电阻。

◆ 晶闸管保护电路的阻容吸收电阻。

◆ 高压开关的拉（合）闸分流电阻、高压设备中的过电压保护电阻。

◆ 高压配电网中的变压器或发电机的中性点接地电阻。

三、无感电阻的品种（共计三种：无感线绕电阻、无感釉膜电阻、大功率高压无感电阻器）

第一种 RXT系列 无感线绕电阻——阻值100Ω以下,功率100W以下,价格相对低廉。

第二种 RI系列 无感釉膜电阻--阻值10KΩ以下,功率500W以下

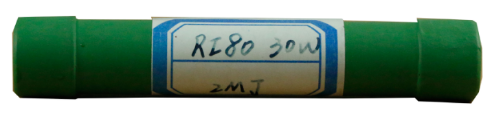

第三种 RIG8B型大功率高压无感电阻（用进口玻璃釉制成的釉膜电阻）

特点

1. RIG8B系列电阻采用含铝量95以上的陶瓷作为电阻基体,用特殊的厚膜釉膜电阻材料和蛇形图案设计工艺,将电阻膜印刷在陶瓷基体上,使电阻具有稳定性高,精度高,耐高电压的特点。电阻功率从20W-500W，工作电压从10KV-100KV,阻值范围高,从10R-1000KM,可依客户提供多样化阻值,电极端口和特殊阻值。

2. 引出端为铜帽盖或引线脚焊接组装,压入电阻瓷棒两端,经加工成电阻,以提供坚固的终端电极连接。在高压环境中能够吸收大量能量,并同时保持无感/低感和重负特性。

3. 电阻表面涂覆绿色或红色高压绝缘散热油漆,经自然阴干后高温烘烤而成。

适用范围

1. 高压系统:如高压变频器及高压电器,电压分压器电路及高压电力电子领域。

2. 用于环保设备,医疗设备,静电除尘设备,电力系统,仪器仪表等。

3. 电容器的消弧电路,高电压缓冲电路。

4. 脉冲调制器,显像设备,冲击电压发生器等交直流或脉冲电路。

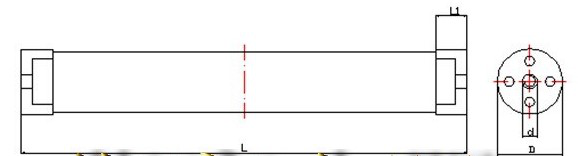

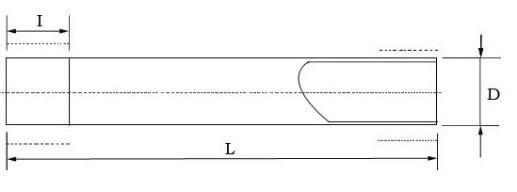

规格与尺寸
