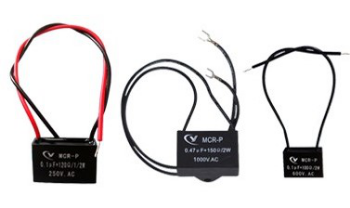

阻容吸收模块是由一支无感电阻和一支无感电容串联而成，而且电阻电容都是无感的。该模块广泛用于可控硅回路、IGBT回路中吸收浪涌电流和尖峰电压。
特性及用途：模块中电阻电容都是无感的。采用矩形阻燃塑料外壳、RV软线引出结构。
具有自愈性好，绝缘电阻高，频率特性好，损耗小，温升低，体积小、重量轻、可靠性高、安装方便等优点。
彻底吸收浪涌电流和尖峰电压，适用于可控硅、接触器电路中的阻容保护。
技术参数与型号规格
使用环境：温度-25℃~+70℃；相对湿度＜75%；频率：50Hz/60Hz

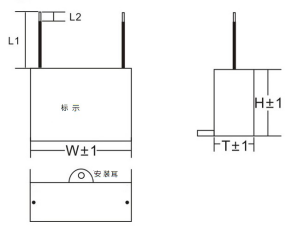

成品编码 | 型号规格(C/R) | 安装孔 | 外形尺寸（mm） | 线长 | ||
W(mm) | T(mm) | H(mm) | ||||
CR564-1000-20-33 | 0.56μF/1000Vac +R33/20W | 正耳 | 47 | 24 | 33 | 220mm |
CR474-1000-20-33 | 0.47μF/1000Vac +R33/20W | 正耳 | 47 | 24 | 33 | 220mm |
CR334-1000-20-33 | 0.47μF/1000Vac +R33/20W | 正耳 | 47 | 24 | 33 | 220mm |
CR224-1000-20-33 | 0.47μF/1000Vac +R33/20W | 正耳 | 47 | 24 | 33 | 220mm |
CR474-1000-2-150 | 0.47μF/1000Vac +R150/2W | 正耳 | 38 | 15 | 25 | 250mm |
CR225-600-4-50 | 2.2μF/600Vac +R50/4W | 正耳 | 38 | 18 | 29 | 250mm |
CR224-600-2-220 | 0.22μF/600Vac + R 220/2W | 正耳 | 36 | 12 | 22 | 250mm |
CR104-600-2-100 | 0.1μF/600Vac +R100/2W | 无耳 | 32 | 11 | 22 | 150mm |
CR944-500-2-100 | 0.94μF/500Vac +R100/2W | 正耳 | 36 | 12 | 22 | 250mm |
CR474-250-2-200 | 0.47μF/250Vac +R200/2W | 正耳 | 38 | 13 | 24 | 250mm |
CR224-250-2-220 | 0.22μF/250Vac +R220/2W | 无耳 | 32 | 11 | 22 | 250mm |
CR104-250-2-220 | 0.1μF/250Vac +R220/2W | 无耳 | 32 | 11 | 22 | 150mm |
CR104-250-0. 5-120 | 0.1μF/250Vac +R120/0.5W | 正耳 | 31 | 10 | 20 | 250mm |
CR103-250-0. 5-250 | 0.01μF/250Vac +R120/0.5W | 无耳 | 32 | 11 | 22 | 250mm |
