本公司自产

可控硅二极管模块

本页介绍 之三，MD*系列单/双二极管模块Single/Double Diode Modules

MDC串联

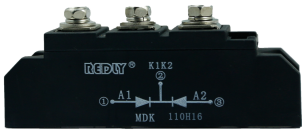

MDK共阴对接

MDA共阳对接

MD单可控硅

(非绝缘型)

MD(i) 单可控硅(绝缘型)

特点

• ① 芯片与底板电气绝缘；

• ② 国际标准封装；

• ③ 全压接结构或氮气保护焊接结构，优良的温度特性和功率循环能力；

• ④ 250A(含)以下模块皆为强迫风冷，300A(含)以上模块既可强迫风冷，也可选用水冷；

• ⑤ 安装简单，使用维修方便。

典型应用

• ① 交直流电机控制

• ② 各种整流电源

• ③ 直流电源

• ④ 无触点开关，调光

• ⑤ 电焊机和变频器，UPS电源和电池充放电

说明

• ① VRSM=VRRM+200V；

• ② 除非另作说明，VFM、VISO为常温测试值，表中其他参数皆为在Tjm=125 °C下测试值；

•  ③ I²t=I²TSM × tw/2,tw=正弦半波电流底宽，在50HZ下，I²t(10ms)=0.005I²TSM (A²S)；

• ④ 型号栏(Type)中，,MD*表示MDC、MDK、MDA中的任一种；

• ⑤ 型号栏(Type)中,MD*--H表示焊接式，MD*--Y表示压接式，MD*--S表示水冷，MD*--G表示高压模块。

M2-20H3

M2-20Y3

M2-25H3

M2-25Y3

M2-34H3

M2-34Y3

M4-53Y3

M4-63Y3

M4-66Y3

M4-76Y3

DM2-25Y2

DM2-34Y2

DM4-53Y2

DM2-20H2

DM4-50Y2

M4-53S3

M4-63S3

M4-66S3

M4-76S3

Type

IFAV (A)

VRRM

IRRM

IFSM

VFM

@IFM

I²t

Rjc

VISO

VF0

rF

SA

outline

@TC =100 °C

(V)

(mA)

(KA)

(V)

(A)

(A²S×10⁴)

( °C/w)

(V)

(V)

(mΩ)

(cm²)

 常用双管二极管模块

MD* 25H

25

600-1800

6

0.50

1.25

80

0.1250

0.95

2500

0.80

5.62

800

M2-20H3

MD* 40H

40

600-1800

6

0.80

1.25

120

0.3200

0.65

2500

0.80

3.75

1000

MD* 55H

55

600-1800

6

1.10

1.20

170

0.6050

0.53

2500

0.80

2.35

1200

MD* 70H

70

600-1800

6

1.40

1.25

210

0.9800

0.41

2500

0.80

2.14

1500

M2-25H3

MD* 90H

90

600-1800

6

1.80

1.20

270

0.1620

0.28

2500

0.80

1.48

2000

MD* 110H

70

600-1800

8

2.20

1.15

330

2.420

0.41

2500

0.80

1.06

1500

MD* 110Y

110

600-1800

10

2.40

1.15

330

2.880

0.25

2500

0.80

1.06

2500

M2-25Y3

MD* 130H

130

600-1800

10

2.60

1.25

390

3.380

0.20

2500

0.80

1.15

3000

M2-34H3

MD* 160H

160

600-1800

10

3.20

1.20

480

5.120

0.18

2500

0.80

0.83

MD* 130Y

130

600-1800

12

3.25

1.20

390

5.281

0.20

2500

0.80

1.03

3000

M2-34Y3

MD* 160Y

160

600-1800

12

4.00

1.15

480

8.000

0.17

2500

0.80

0.73

3600

MD* 180Y

180

600-1800

12

4.50

1.15

540

10.125

0.16

2500

0.80

0.65

4000

MD* 200Y

200

600-1800

15

5.00

1.20

600

12.500

0.14

2500

0.75

0.72

4500

M4-53Y3

MD* 250Y

250

600-1800

15

6.30

1.15

750

19.845

0.12

2500

0.75

0.52

5200

MD* 300Y

300

600-1800

15

7.50

1.15

900

28.125

0.11

2500

0.75

0.45

5800

MD* 350Y

350

600-1800

20

8.80

1.25

1050

38.725

0.10

2500

0.75

0.48

6800

M4-63Y3

MD* 400Y

400

600-1800

20

10.0

1.25

1200

50.0

0.09

2500

0.75

0.42

7000

MD* 500Y

500

600-1800

20

12.5

1.20

1500

62.5

0.07

2500

0.75

0.30

8200

MD* 600Y

600

600-1800

30

15.0

1.20

1800

78.1

0.06

2500

0.75

0.25

9850

M4-66Y3

MD* 800Y

800

600-1800

30

16.0

1.25

2400

128.0

0.05

2500

0.75

0.21

13000

M4-76Y3

 G系列 二极管高压模块（内部装配都是压接式）

MD* 55G

55

1900-3000

10

1.15

1.50

170

0.66

0.64

3600

0.85

3.82

1400

M2-20Y3

MD* 70G

70

1900-3000

10

1.60

1.45

210

1.28

0.45

3600

0.85

2.86

1800

MD* 90G

90

1900-3000

10

2.00

1.40

270

2.00

0.28

3600

0.85

2.04

2400

M2-25Y3

MD* 110G

110

1900-3000

10

2.40

1.38

330

2.88

0.25

3600

0.85

1.61

3000

MD* 130G

130

1900-3000

15

2.60

1.50

390

3.38

0.20

3600

0.85

1.67

3600

M2-34Y3

MD* 160G

160

1900-3000

15

3.80

1.45

480

7.22

0.17

3600

0.85

1.25

4320

MD* 180G

180

1900-3000

15

4.00

1.40

540

8.0

0.16

3600

0.85

1.02

4800

MD* 200G

200

1900-3000

20

5.00

1.45

600

12.5

0.14

3600

0.85

1.00

5400

M4-53Y3

MD* 250G

250

1900-3000

20

6.30

1.40

750

19.8

0.12

3600

0.85

0.73

6200

MD* 300G

300

1900-3000

35

7.50

1.45

900

28.1

0.09

3600

0.85

0.67

6900

M4-63Y3

MD* 400G

400

1900-2800

35

9.00

1.48

1200

40.5

0.08

3600

0.85

0.53

8400

MD* 500G

500

1900-2800

35

11.0

1.50

1500

60.5

0.07

3600

0.85

0.43

9800

MD* 600G

600

1900-2500

40

13.5

1.40

1800

91.1

0.06

3600

0.85

0.31

11800

M4-66Y3

MD* 800G

800

1900-2500

40

15.5

1.45

2400

120.1

0.05

3600

0.85

0.25

15600

M4-76Y3

 MD 系列(非绝缘型)单二极管模块 -- Single Diode (Non-isolated)    MD(i) 系列(绝缘型)单二极管模块-- Single Diode (isolated)

MD 100Y

100

600-2000

8

3.3

1.35

300

2.880

0.15

--

0.75

2.00

1000

DM2-25Y2

MD 160Y

160

600-2500

12

5.3

1.35

480

8.000

0.10

--

0.75

1.25

1500

DM2-34Y2

MD 200Y

200

600-2500

12

6.6

1.35

600

12.500

0.10

--

0.75

1.00

1800

DM4-53Y2

MD 300Y

300

600-2500

15

7.0

1.40

900

28.125

0.10

--

0.75

0.72

2200

DM4-53Y2

MD(i) 55H

55

600-2000

6

1.10

1.20

170

0.6050

0.53

2500

0.80

2.35

600

DM2-20H2

MD(i) 250Y

250

600-2500

12

7.0

1.35

750

19.845

0.05

2500

0.75

0.80

2500

DM4-50Y2

MD(i) 300Y

300

600-2500

15

7.5

1.40

900

28.125

0.05

2500

0.75

0.72

3000

MD(i) 400Y

400

600-2500

15

10.0

1.40

1200

50.0

0.05

2500

0.75

0.54

3500

MD(i) 500Y

500

600-2500

15

12.5

1.40

1500

62.5

0.05

2500

0.75

0.43

4000

Type

IFAV (A)

VRRM

IRRM

IFSM

VFM

@IFM

I²t

Rjc

VISO

VF0

rF

outline

@TC =100 °C

(V)

(mA)

(KA)

(V)

(A)

(A²S×10⁴)

( °C/w)

(V)

(V)

(mΩ)

MD* 300S

300

600-2500

15

7.50

1.15

900

28.1

0.11

2500

0.75

0.45

M4-53S3

MD* 400S

400

600-2500

20

10.0

1.25

1200

50.0

0.09

2500

0.75

0.42

M4-63S3

MD* 500S

500

600-2500

20

12.5

1.20

1500

62.5

0.07

2500

0.75

0.30

MD* 600S

600

600-2500

30

15.0

1.20

1800

78.1

0.06

2500

0.75

0.25

M4-66S3

MD* 800S

800

600-2500

30

16.0

1.25

2400

128.0

0.05

2500

0.75

0.21

M4-76S3

MD* 1000

1000

600-1800

30

20.0

1.20

3000

200

0.04

2500

0.75

0.15
