本公司自产

可控硅二极管分立器件

本公司采用进口管芯和国产优质管芯，严格按国际标准生产可控硅、二极管分立器件及配套提供分立器件散热器。品种有：

之一、KP 系列 普通可控硅 ( Phase Control Thyristor)

之二、KK 系列 快速可控硅 ( Fast Switching Thyristor)                     （点击某一类，可跳转至相应页面）

之三、KA(KG) 系列 高频可控硅 ( High Frequence Thyristor)

之四、KS 系列 双向可控硅 ( Bi-Directional Thyristor)

之五、ZP 系列 普通整流二极管 (Rectifier Diode )

之六、ZK 系列 快速二极管 ( Fast Recovery Diode )

之七、ZX 系列 旋转整流二极管 ( Revolation Recovery Diode)

                           之八、分立器件所用散热器的选配原则 & 分立器件散热器的外形及安装尺寸

本页介绍

之七、ZX 系列 旋转整流二极管

( Revolation Recovery Diode)

特点

• ① 全扩散工艺

• ② 螺栓型或平板型陶瓷管壳封装

• ③ 可在较大离心力作用下工作

典型应用

• ① 旋转励磁发电机(电动机)

说明

• ① VRSM=VRRM+200V

• ② 除非另作说明，VFM为常温测试值；表中其他参数皆为在Tjm下测试值。

• ③ I²t=I²FSM × tw/2,tw=正弦半波电流底宽，在50HZ下，I²t(10ms)=0.005I²FSM (A²S)。

• ④ 反向恢复电荷的测量：Qrr=IRR×trr/2

Type

IFAV (A)

VRRM

IRRM

IFSM

I²t

VFM

@IFM

Tjm

Rjhs

离心力(max)

outline

@THS=85^oC

(V)

(mA)

(A)

(A²S×10³)

(V)

(A)

(^oC)

(^oC/w)

(KN)

ZX16-ZX1

16

100-1600

1

230

0.265

1.3

45

150

1.8

1.5-2.0

ZX1

ZX25-ZX1

25

100-1600

1

300

0.45

1.3

75

150

1.2

1.5-2.0

ZX1

ZX40-ZX2

40

100-1600

3

400

0.80

1.3

120

150

0.8

3.0-3.5

ZX2

ZX70-ZX2

70

100-1600

5

1000

5.0

1.3

210

150

0.45

3.0-3.5

ZX2

ZX100-ZX3

100

100-2800

7

1500

11.25

1.6

300

150

0.3

12-14

ZX3

ZX200-ZX4

200

100-2800

12

3000

45

1.6

600

150

0.2

15-17

ZX4

ZX300-ZX5

300

100-2800

20

4500

101.25

1.6

900

150

0.11

15

ZX5

ZX400-ZX6

400

100-2800

25

6200

192.2

1.6

1200

150

0.09

15

ZX6

ZX500-ZX6

500

100-2800

30

7500

281.25

1.6

1500

150

0.068

15

ZX6

ZX860-ZX7

860

100-2800

40

13000

845

1.6

2600

150

0.065

15-22

ZX7

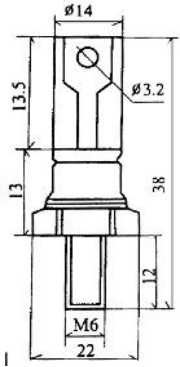

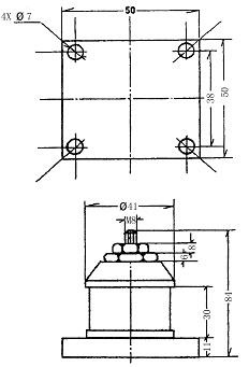

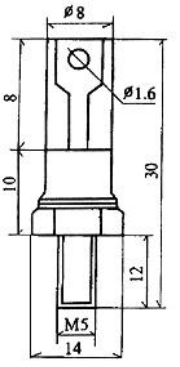

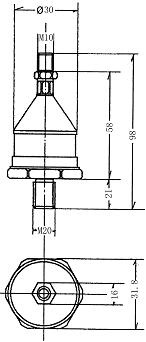

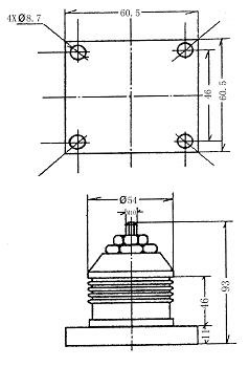

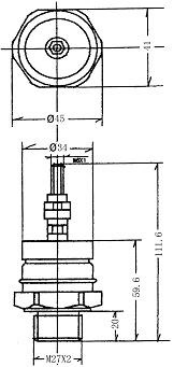

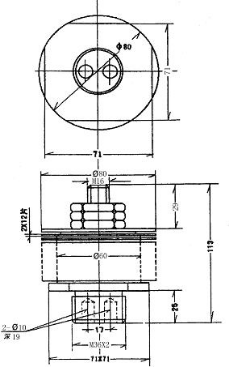

ZX1

ZX2

ZX3

ZX4

ZX5

ZX6

ZX7
