单 相 板

本公司利用独到的设计理念，采买进口集成电路和国产优质元器件，开发生产出的单相触发板有以下四种：

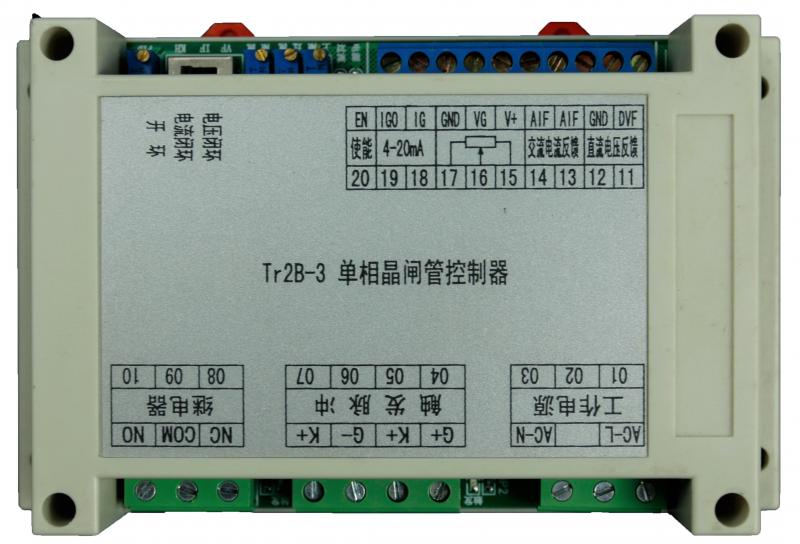

◆ Tr2B-3型  晶闸管单相 闭环移相触发控制器

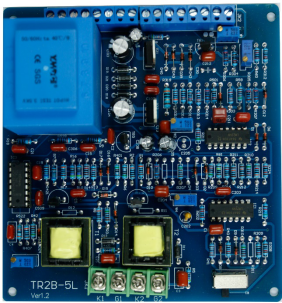

◆ Tr2B-5L型 晶闸管单相 闭环移相触发板 (特别适用于电感性负载)

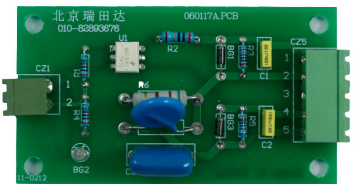

◆ Tr2G-2A型 晶闸管单相 过零交流开关触发板（用于阻性负载电加热装置）

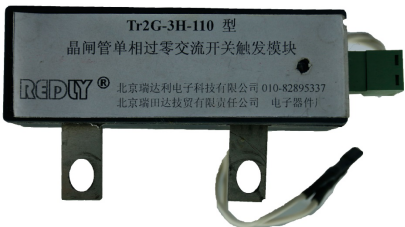

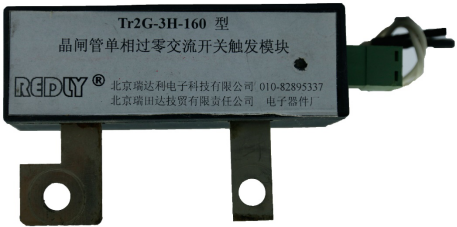

◆ Tr2G-3H型 晶闸管单相 过零交流开关触发模块

  广泛应用于单相整流、单相交流调压、单相交流开关、无功补偿设备中。

◆Tr2B-3型  晶闸管单相闭环移相触发控制器        简要说明                                   详细技术资料下载

Tr2B-3型晶闸管单相闭环移相触发控制器，输出的触发脉冲对称性好，移相范围宽，具有自动稳压、自动稳流、限流保护、过流保护，开机上电软起动等功能。

提供0-5V，0-10V 电压信号，4-20mA电流信号接口。适用于单相桥式半控整流、单相全波可控整流、单相晶闸管反并联交流调压等电路。特别适于以电感性为负载的单相变压器原边交流调压及磁粉探伤等设备。

主要技术参数：

1. 电源： 工频220V±10%，  380V±10%  (两种电压供选用，客户在选型的时候需特别声明)

2. 触发脉冲特征参数如下表：

3. 给定信号： 0~5V

4. 外控输入信号：电压0-5V： 接入P1排9 Vadj与10 GND之间；

电压0-10V：需电阻分压之后，接入P1排9 Vadj与10 GND之间；

电流4-20 mA模拟量：接入P1排11 IG 与10 GND之间。

5. 软启动时间：1 S

6. 电流保护：  限流保护 — 110%额定电流起控；过流保护  —  150%额定电流动作。

7. 移相范围： >170度

8. 反馈参数

• 交流电压反馈    ≤AC 5V

• 直流电压反馈    ≤DC 5V

• 交流电流反馈：交流电流互感器/二次互感器取样，标配5A/100mA电流互感器，≤AC 3.2V

• 直流电流反馈（配接标准75mV的分流器）75mV

◆ Tr2B-5L型 晶闸管单相闭环移相触发板 (特别适用于电感性负载)    简要说明                       详细技术资料下载

Tr2B-5L型单相晶闸管移相触发板，输出的触发脉冲对称性好，移相范围宽，具有自动稳压、自动稳流、过流保护等功能。

适用于单相整流、温度控制和磁粉探伤等电阻或电感性的负载单相交流调压控制等变流设备作为主控单元。

主要技术参数电源

1、工频220V±10%    380V±10%  (两种电压供选用，用户在选型的时候需特别声明)

2、触发脉冲

3、脉冲宽度        0∽10ms

4、脉冲峰值电压    >10V

5、脉冲峰值电流    ≥500mA

6、脉冲列调制频率  10KHZ

7、给定信号        0∽5V

8、软启动时间      1 秒

9、过流保护

10、限流:       110%额定电流起控

11、过流保护：  150%额定电流动作

12、移相范围        >170度

13、反馈参数

14、直流电压反馈  ≤DC 5V

15、交流电流反馈：标配5A/100mA交流电流互感器

◆ Tr2G-2A型 晶闸管单相过零交流开关触发板（用于阻性负载电加热装置）  简要说明                   详细技术资料下载

Tr2G-2A是阻性负载电加热装置中用于可控硅过零触发的专用板。在其输入端加0-5V的逻辑电平即可实现对晶闸管过零通断控制。

电路内部具有高灵敏度过零检测电路，从而保证了晶闸管在电压过零处可靠触发，使负载上得到完整的正弦波。广泛用于晶闸管

单相过零交流开关中（如通断控制型电阻加热设备、电容型无功补偿设备）。

其特点简要如下：

1、无需同步电源，工作电源，自身功耗低；无相序要求。

2、适于电路电压220V。

3、高灵敏过零检测，完整正弦波输出；输入输出光电隔离，抗干拢能力强。

4、可组成单相控制、三相供电二相控制、三相全控电路。

5、采用0-5V标准逻辑电平控制，易与计算机信号进行接口。

6、外形尺寸：长11.5cm×宽5cm×厚2 cm；印刷版开孔尺寸：8 cm×4cm，孔径Φ0.5 cm。

◆ Tr2G-3H型 晶闸管单相过零交流开关触发模块                       简要说明                  详细技术资料下载

Tr2G-3H是用于可控硅过零交流开关的专用触发模块。在其输入端加12V的逻辑电平即可实现对晶闸管过零通断控制。

电路内部具有高灵敏度过零检测电路，从而保证了晶闸管在电压过零处可靠触发，使负载上得到完整的正弦波。

广泛用于晶闸管单相过零交流开关中（如通断控制型电阻加热设备、电容型无功补偿设备）。

其特点简要如下：

1、无需同步电源，工作电源，自身功耗低；无相序要求。

2、高灵敏过零检测，完整正弦波输出；输入输出光电隔离，抗干拢能力强。

3、可组成单相控制、三相供电二相控制、三相全控电路。

4、采用12V直流电压控制，控制电流15mA。

5、电路板密闭在阻燃塑料中，主电极直接与可控硅模块的主电极硬链接，便于应用。

6、适于电路：工频，380V和220V两种

7、控制电压：12V直流     控制电流：15mA

8、命名规则：（客户在选型的时候需特别声明）

Tr2G-3H-110  适于55A、110A（20mm、25mm底板宽度）可控硅模块；

Tr2G-3H-160  适于130A、160A、180A（34mm底板宽度）可控硅模块。
