三相触发板

三相触发板

产品简介

本公司自产三相触发板有以下四种:Tr6B-3ZL型晶闸管三相整流移相控制器;  Tr6B-3TY型晶闸管三相交流调压移相控制器; Tr6G-3B型晶闸管三相交流过零移相控制器;Tr6K-3型晶闸管三相开环移相控制器

产品详情

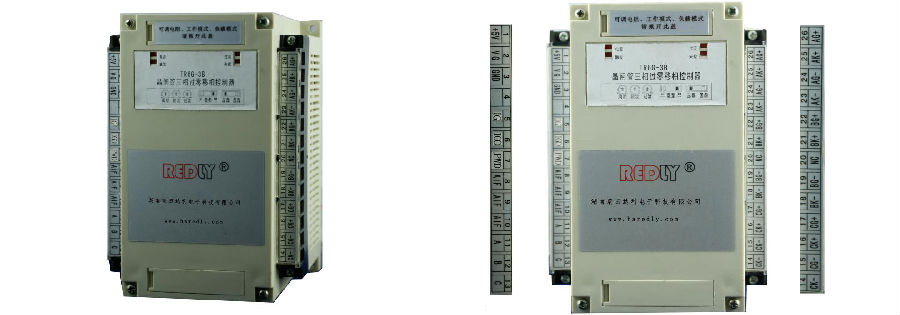

三 相 板

本公司利用独到的设计理念,采买进口集成电路和国产优质元器件,开发生产出的三相触发板有以下四种:

◆ Tr6B-3ZL型 晶闸管三相 整流 移相控制器

◆ Tr6B-3TY型 晶闸管三相 交流调压移相控制器

◆ Tr6G-3B型 晶闸管三相 交流过零移相控制器

◆ Tr6K-3型 晶闸管三相 开环移相控制器

广泛应用于三相整流、三相交流调压、三相交流调功设备中。


 Tr6B-3ZL型 晶闸管三相整流 移相控制器   简要说明                                       详细技术资料下载





TR6B-3ZL晶闸管三相整流移相控制器,可用于三相桥式全控、三相桥式半控、和三相带平衡电抗器双反星形等晶闸管相控整流、直流调压等装置的主要控制触发单元。在电化学、电解、电镀、电氧化、电加热等中小功率交、直流电源设备及冶金、食品电加热控制设备中得到广泛应用。

TR6B-3ZL控制器可以开环使用,也可以闭环使用,还能与转换成标准接口信号的单片机、二次控制仪表及相应检测传感器组成闭环自动控制系统。

采用先进的同步脉冲相位自动控制锁定技术和脉冲数字逻辑组合技术,控制器输出的六路触发脉冲对称度高,输出稳定,抗干扰能力强;双PI调节器,性能良好,调节平稳,控制精度高。

控制器结构合理、工作可靠、功能齐全;字符标示明确、接线简单、维修更换方便。

功能描述如下

1、控制器具有相序自适应功能。

2、控制器具有三种工作模式:开环运行、电压闭环、电流闭环。

3、控制器可用于以下三相整流电路中:三相桥式全控晶闸管相控整流、三相桥式半控晶闸管相控整流、三相带平衡电抗器双反星形晶闸管相控整流。

4、控制器可工作于闭环状态,具有四种负反馈模式:

直流电压负反馈、  直流电流负反馈

交流电压负反馈、  交流电流负反馈

1、控制器具有限流保护、过流保护两种保护功能。



主要技术性能与参数

  • 电源:工频,三相380V±10%

  • 触发脉冲特征参数如下表:

脉冲性质

调制频率

脉冲宽度

峰值电压

峰值电流

双脉冲列

7 KHZ

>1.6ms

7.5V±0.5V

≥600mA

  • 移相控制电压: 0-5V

  • 移相范围:     0-170°

  • 输入控制电压: 0-5V

  • 软启动时间:  1S (可根据用户的要求整定)

  • 电流保护:限流保护110%额定电流起控;过流保护时150%额定电流动作。

  • 反馈参数:交流电压反馈 ≤AC 5V; 直流电压反馈 ≤DC 5V

交流电流反馈(交流电流互感器/二次互感器取样)≤AC 3.2V;直流电流反馈 75mV (配接标准75mV的分流器)

  • 二次仪表接器信号:4-20mA标准电流信号

  • 重量:1.0kg ; 整机功耗:<15W







 Tr6B-3TY型 晶闸管三相交流调压移相控制器  简要说明                              详细技术资料下载


Tr6B-3TY晶闸管三相交流调压移相控制器,可用于三相电感性负载、三相电阻性负载交流调压及三相整流变压器原边晶闸管交流调压副边二极管整流等装置的主要触发控制单元。在电化学、电加热等中小功率交、直流电源设备及冶金、食品电加热控制设备中得到广泛应用。

Tr6B-3TY控制器可以开环使用,也以闭环使用,还能与转换成标准接口信号的单片机、二次控制仪表及相应检测传感器组成闭环自动控制系统。

采用先进的同步脉冲相位自动控制锁定技术和脉冲数字逻辑组合技术,控制器输出的六路触发脉冲对称度高,输出稳定,抗干扰能力强;双PI调节器,性能良好,调节平稳,控制精度高。

控制器结构合理、工作可靠、功能齐全;字符标示明确、接线简单、维修更换方便。

功能描述如下

1、控制器具有相序自适应功能。

2、控制器具有三种工作模式:开环运行、电压闭环、电流闭环。

3、控制器可用于三相交流调压:

电感性负载晶闸管三相交流调压、

电阻性负载晶闸管三相交流调压、

变压器原边晶闸管交流调压副边二极管整流。

1、控制器可工作于闭环状态,具有四种负反馈模式:

直流电压负反馈、  直流电流负反馈

交流电压负反馈、  交流电流负反馈

1、控制器具有限流保护、过流保护两种保护功能。





技术性能与参数

  • 电源:工频,三相380V±10%

  • 触发脉冲特征参数如下表:

脉冲性质

调制频率

脉冲宽度

峰值电压

峰值电流

双脉冲列

7 KHZ

>1.6ms

7.5V±0.5V

≥600mA

  • 移相控制电压:       0-5V

  • 移相范围:           0-170°

  • 输入控制电压:       0-5V

  • 软启动时间:         1S (可根据用户的要求整定)

  • 电流保护:限流保护110%额定电流起控;过流保护150%额定电流动作。

  • 反馈参数:交流电压反馈 ≤AC 5V;直流电压反馈≤DC 5V

交流电流反馈(交流电流互感器/二次互感器取样)≤AC 3.2V;直流电流反馈 75mV (配接标准75mV的分流器)。

  • 二次仪表接器信号:4-20mA标准电流信号。

  • 重量1.0kg

  • 整机功耗:15W









 Tr6G-3B型 晶闸管三交流过零移相制器    简要说明                              详细技术资料下载



Tr6G-3B晶闸管三相交流过零移相控制器,主要用作晶闸管反并联组成的三相交流过零(电阻性负载)调功装置的主要控制触发单元。在大中功率温度控制装置和冶金电加热控制设备中得到广泛应用。

Tr6G-3B可以与转换成标准接口信号的单片机、二次控制调节仪表及相应测温探头组成自动温度控制系统。

采用先进的同步脉冲相位自动控制锁定技术和脉冲数字逻辑组合技术,控制器输出的六路触发脉冲对称度高,抗干扰能力强。本控制器具有移相调节功能,既能有效防止冷热态电阻值相差悬殊电加热器的开机冲击电流,也可以实现调功装置与电加热器之间的良好匹配。

本控制器结构合理,工作可靠,功能齐全;触发脉冲对称度高、输出稳定;字符标示明确,接线简单,维修更换方便。



功能描述:

1.控制器具有相序自适应功能。

2.控制器工作模式:交流调压、过零控制带移相控制。

3.控制器可用三相交流调压开环控制、

电感性负载晶闸管三相交流调压、

电阻性负载晶闸管三相交流调压、

4.控制器具有过流保护功能。



技术性能与参数

  • 电源:工频,三相380V±10%

  • 触发脉冲特征参数如下表:

脉冲性质

调制频率

脉冲宽度

峰值电压

峰值电流

双脉冲列

7 KHZ

>1.6ms

7.5V±0.5V

≥600mA

  • 移相控制电压:  0-5V

  • 移相范围:     0-170°

  • 输入控制电压: 0-5V

  • 软启动时间:  1S (可根据用户的要求整定)

  • 过流保护:150%额定电流动作.

  • 反馈参数:交流电流反馈  (交流电流互感器/二次互感器取样)  5A/100mA二次交流电流互感器

  • 二次仪表接器信号:4-20mA标准电流信号

  • 重量:1.0kg     整机功耗: <15W







 Tr6K-3型 晶闸管三开环移相   简要说明                                      详细技术资料下载


TR6K-3晶闸管三相开环移相控制器,可用于三相桥式全控、三相桥式半控、和三相带平衡电抗器双反星形等晶闸管相控整流、直流调压以及采用晶闸管反并联组成的三相交流调压装置的主要控制触发单元。在电化学、电解、电镀、电氧化、电加热等中小功率交、直流电源设备及冶金、食品电加热控制设备中得到广泛应用。

TR6K-3控制器一般开环使用,也可以与能转换成标准接口信号的单片机、二次控制仪表及相应检测传感器组成闭环自动控制系统。

采用先进的同步脉冲相位自动控制锁定技术和脉冲数字逻辑组合技术,控制器输出的六路触发脉冲对称度高,输出稳定,抗干扰能力强;性能良好,调节平稳,控制精度高。

控制器结构合理、工作可靠、功能齐全;字符标示明确、接线简单、维修更换方便。

功能描述:

1.控制器具有相序自适应功能。

2.控制器工作模式:开环运行。

3.控制器可用三相整流及三相交流调压开环控制:

三相桥式全控晶闸管相控整流、

三相桥式半控晶闸管相控整流、

三相带平衡电抗器双反星形晶闸管相控整流。

电感性负载晶闸管三相交流调压、

电阻性负载晶闸管三相交流调压、

变压器原边晶闸管交流调压副边二极管整流。

4.控制器具有限流保护、过流保护两种保护功能。



技术性能与参数

  • 电源:工频,三相380V±10%

  • 触发脉冲特征参数如下表:

脉冲性质

调制频率

脉冲宽度

峰值电压

峰值电流

双脉冲列

7 KHZ

>1.6ms

7.5V±0.5V

≥600mA

  • 移相控制电压: 0-5V

  • 移相范围: 0-170°

  • 输入控制电压:0-5V

  • 软启动时间:1S (可根据用户的要求整定)

  • 电流保护:限流保护110%额定电流起控;过流保护150%额定电流动作.

  • 反馈参数:交流电流反馈  (交流电流互感器/二次互感器取样)≤AC 3.2V;直流电流反馈 75mV(配接标准75mV的分流器)

  • 二次仪表接器信号:4-20mA标准电流信号

  • 重量:1.0kg ; 整机功耗:<15W
