IGBT是什么？

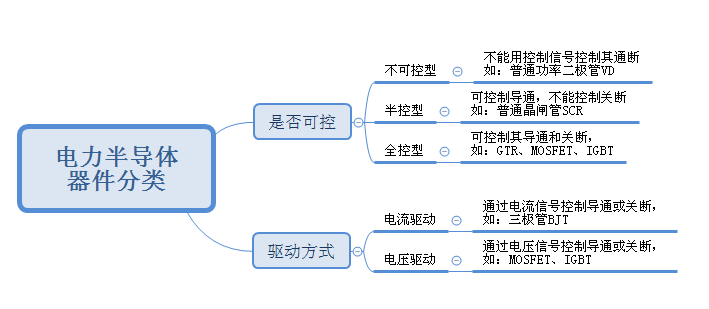

所谓IGBT（绝缘栅双极型晶体管），是由BJT（双极结型晶体三极管）和MOS（绝缘栅型场效应管）组成的复合全控型-电压驱动式-功率半导体器件，其具有自关断的特征。

简单讲，是一个非通即断的开关，IGBT没有放大电压的功能，导通时可以看做导线，断开时当做开路。IGBT融合了BJT和MOSFET两种器件的优点，如驱动功率小、饱和压降低等。

而平时我们在实际中使用的IGBT模块是由IGBT（绝缘栅双极型晶体管芯片）与FWD（续流二极管芯片）通过特定的电路桥接封装而成的模块化半导体产品，具有节能、安装维修方便、散热稳定等特点。

IGBT是能源转换与传输的核心器件，是电力电子装置的“CPU”。采用IGBT进行功率变换，能够提高用电效率和质量，具有高效节能和绿色环保的特点，是解决能源短缺问题和降低碳排放的关键支撑技术。

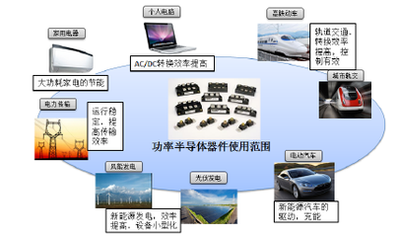

IGBT的应用领域

IGBT模块按封装工艺来看主要可分为焊接式与压接式两类。高压IGBT模块一般以标准焊接式封装为主，中低压IGBT模块则出现了很多新技术，如烧结取代焊接，压力接触取代引线键合的压接式封装工艺。

随着IGBT芯片技术的不断发展，芯片的最高工作结温与功率密度不断提高， IGBT模块技术也要与之相适应。未来IGBT模块技术将围绕 芯片背面焊接固定 与 正面电极互连 两方面改进。模块技术发展趋势：无焊接、 无引线键合及无衬板/基板封装技术；内部集成温度传感器、电流传感器及驱动电路等功能元件，不断提高IGBT模块的功率密度、集成度及智能度。

IGBT的工作原理

IGBT由栅极G、发射极E和集电极C三个极控制。

如图1，IGBT的开关作用是通过加正向栅极电压形成沟道，给PNP晶体管提供基极电流，使IGBT导通。反之，加反向门极电压消除沟道，切断基极电流，使IGBT关断。

由图2可知，若在IGBT的栅极和发射极之间加上驱动正电压，则MOSFET导通，这样PNP晶体管的集电极与基极之间成低阻状态而使得晶体管导通；若IGBT的栅极和发射极之间电压为0V，则MOSFET截止，切断PNP晶体管基极电流的供给，使得晶体管截止。

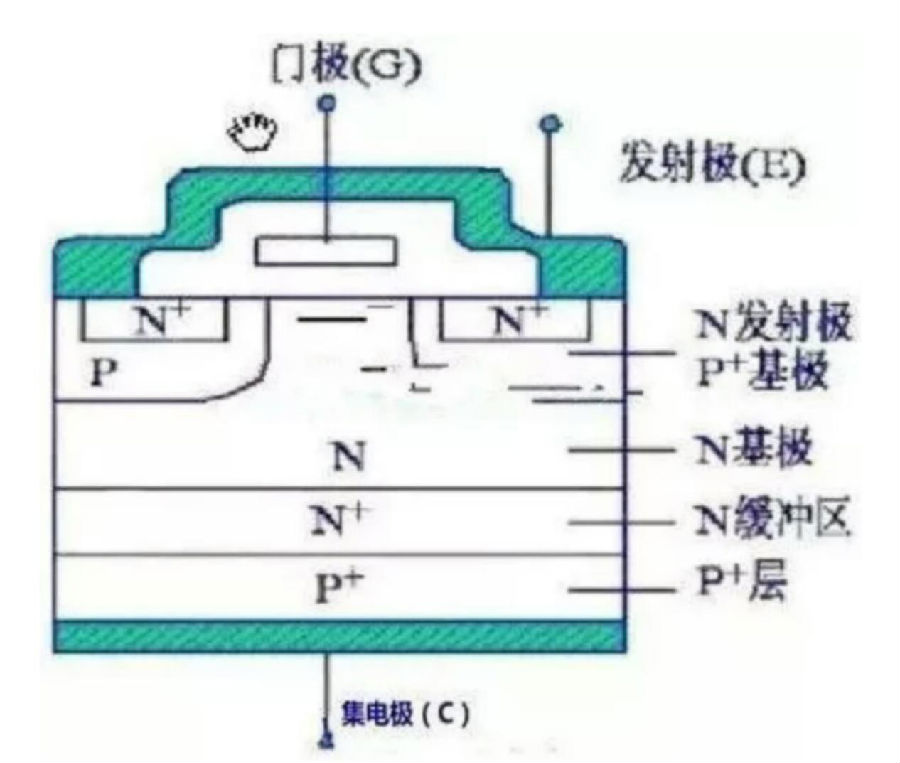

图1  IGBT结构图

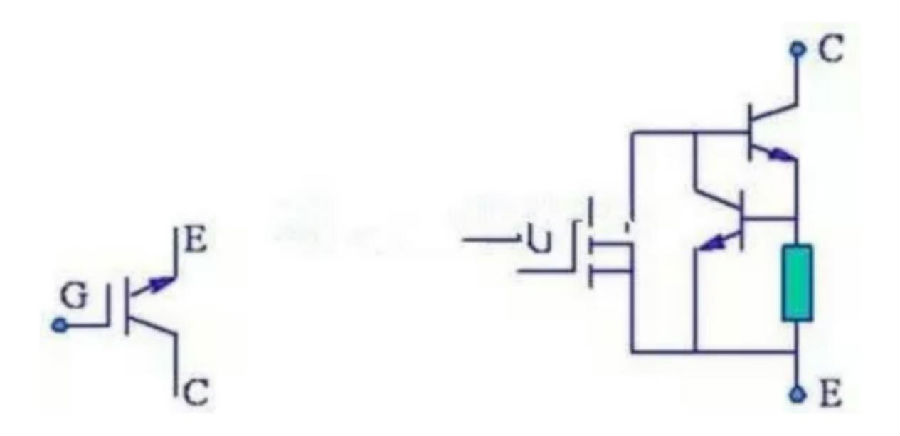

图2  IGBT电气符号（左）与等效的电路图（右）

如果IGBT栅极与发射极之间的电压，即驱动电压过低则IGBT不能稳定的工作；如果过高甚至超过栅极—发射极之间的耐压，则IGBT可能会永久损坏。

同样，如果IGBT集电极与发射极之间的电压超过允许值，则流过IGBT的电流会超限，导致IGBT的结温超过允许值，此时IGBT也有可能会永久损坏。
